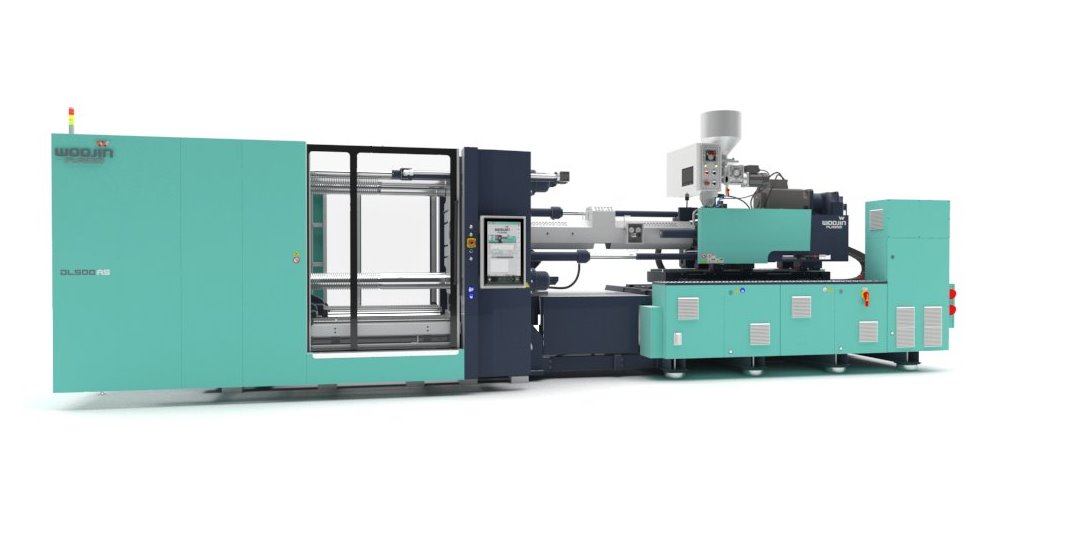

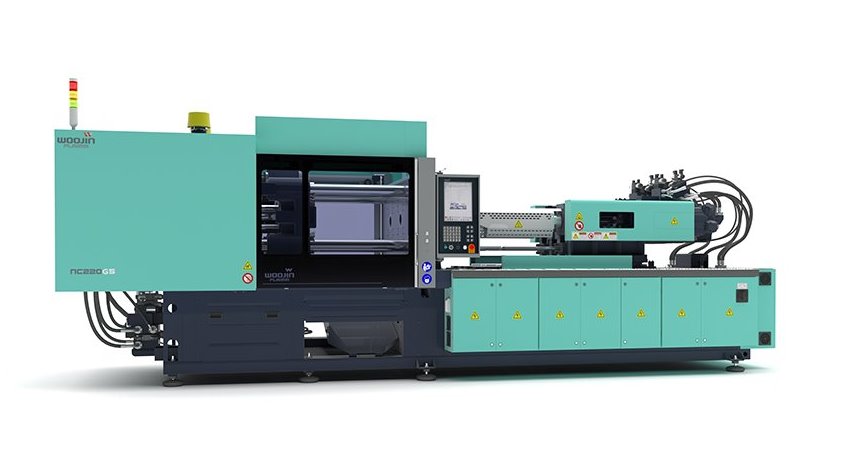

Poznaj wtryskarkiWOOJIN PLAIMM

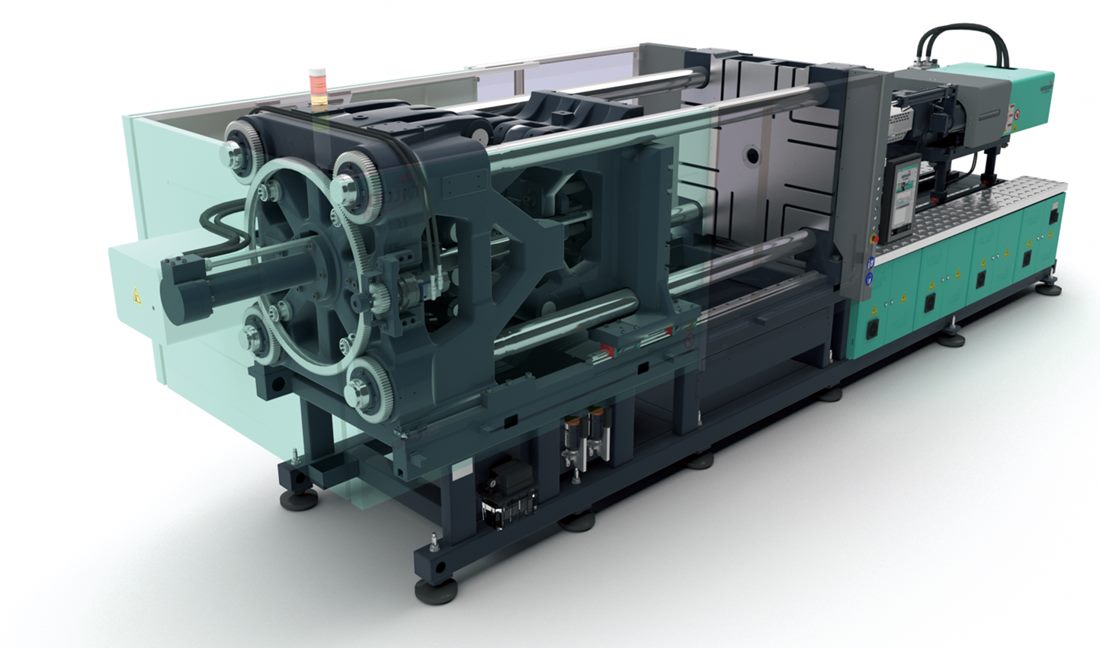

01Dynamiczna i wydajna jednostka zamykania

• Szybki i bezpośredni układ zamykania na kolumnach (Direct-Lock).

02Niezależność i precyzja produkcji

• Siłowniki szybkiego ruchu.
• Dwupłytowa, zwarta konstrukcja.
• Doskonały rozkład naprężeń w płytach.
• Cztery niezależne czujniki pozycji kolumn.

03Wybrane funkcje podstawowe

• 5 etapów kontroli prędkości otwierania i zamykania formy wtryskowej.
• 5 etapów kontroli ciśnienia otwierania i zamykania formy wtryskowej.
• 3 etapy kontroli ciśnienia i prędkości ruchów wyrzutnika.
• Powiększona przestrzeń międzykolumnowa.
• Listwa bezpieczeństwa osłony po stronie operatora.
• Kurtyna świetlna osłony po stronie operatora.

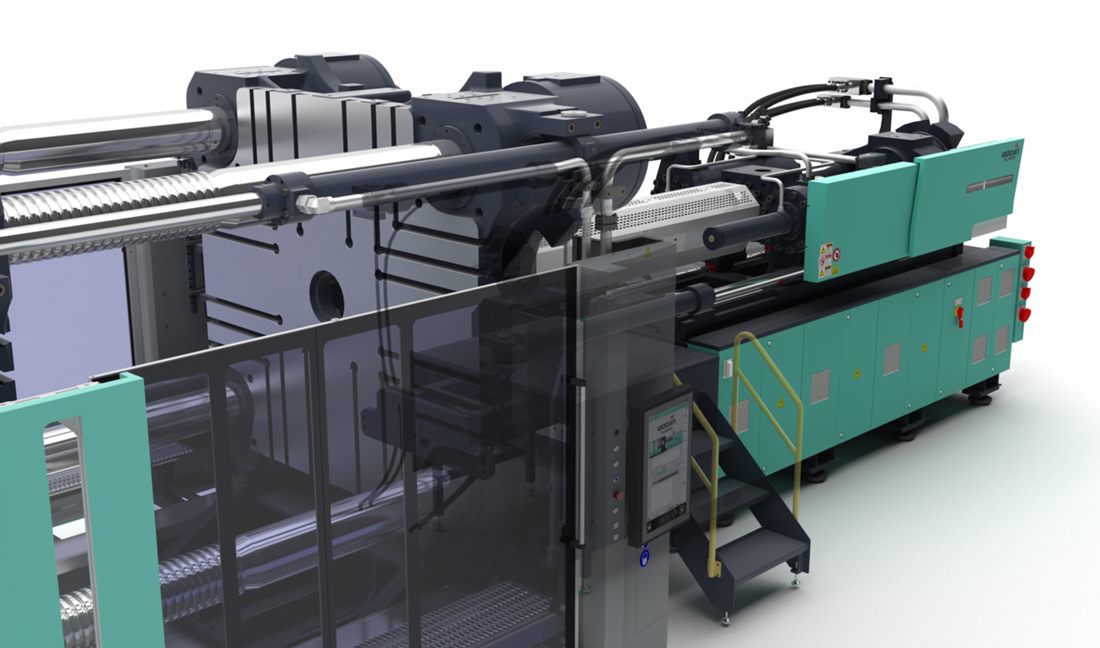

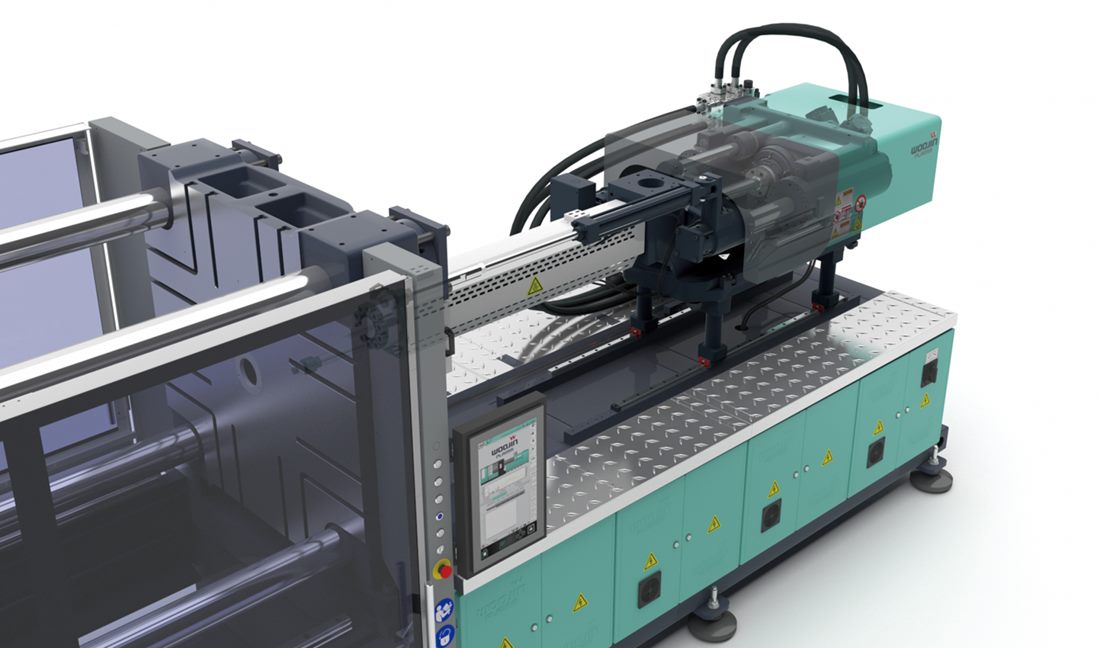

01Wysoka sztywność

• Jednostka wtryskowa o wysokiej sztywności z dwoma siłownikami wtrysku.

02Dynamika i precyzja

• Konstrukcja zapewnia duże przyspieszenia, prędkości oraz wysoką precyzję.

03Sterowanie PID grzałkami cylindra

• Sterowanie PID grzałkami cylindra zapewnia doskonałą kontrolę nad temperaturą materiału.

04Automatyczne wychylanie jednostki

• Automatyczne wychylanie jednostki dla ułatwienia czyszczenia ślimaka.

05Wybrane funkcje podstawowe

• 10 etapów kontroli procesu wtrysku.
• 5 etapów kontroli procesu docisku.
• 3 etapy kontroli procesu plastyfikacji.
• 3 etapy kontroli przeciwciśnienia plastyfikacji.
• Dekompresja przed dozowaniem.
• Dekompresja po dozowaniu.
• Funkcja intruzji.
• Automatyczne wychylanie agregatu.
• Kontrola i alarmy dla stref grzania.
• Kontrola ogrzewania PID.

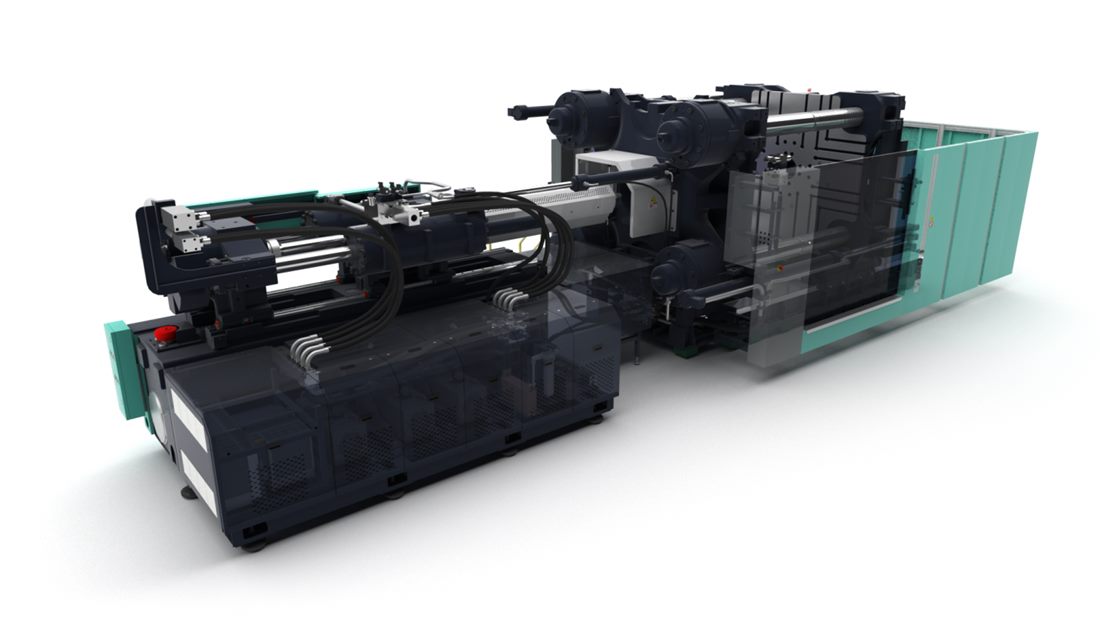

01Specjalna powłoka zbiornika oleju

• Zwiększona czystość wewnętrzna dzięki specjalnej powłoce wewnątrz i na zewnątrz bloku hydraulicznego.
• Specjalnie powlekany zbiornik oleju zapobiega korozji spowodowanej wilgocią i parami oleju.

02Niezależny obieg oleju roboczego

• Utrzymanie stałej czystości i temperatury dzięki niezależnemu obiegowi oleju roboczego (wydłuża żywotność oleju hydraulicznego i poprawia trwałość podzespołów hydraulicznych).

03Zapobieganie wyciekom przewodów hydraulicznych

• Bezszwowe rury, przewody rozprężne oraz połączenia EO2FORM są odporne na wysokie ciśnienie i wibracje, zapobiegając wyciekom i uszkodzeniom.

04Zmniejszone zużycie energii i wody chłodzącej

• System pompy serwo redukuje wewnętrzne straty, zmniejszając zużycie energii i wody chłodzącej.

01Kompatybilność

• Windows7 Embedded
• OPC-UA (Euromap77)
• Gigabit Ethernet
• USB3.0, RS232

02Specyfikacja

• Wyświetlacz: 18,5" / 24"
• Rozdzielczość: 768 x 1366 / 1080 x 1920
• Ekran dotykowy: pojemnościowy (projected capacitive)
• CPU: Intel Celeron G3900E 1,7GHz
• RAM: SO-DIMM DDR3, 8192MB
• Pamięć: Cfast 32GB MLC
• Stopień ochrony IP: IP65 (przód), IP20 (tył)
• Maszyny: TH-A5, TE-A5, DL-A5
• Język: międzynarodowy

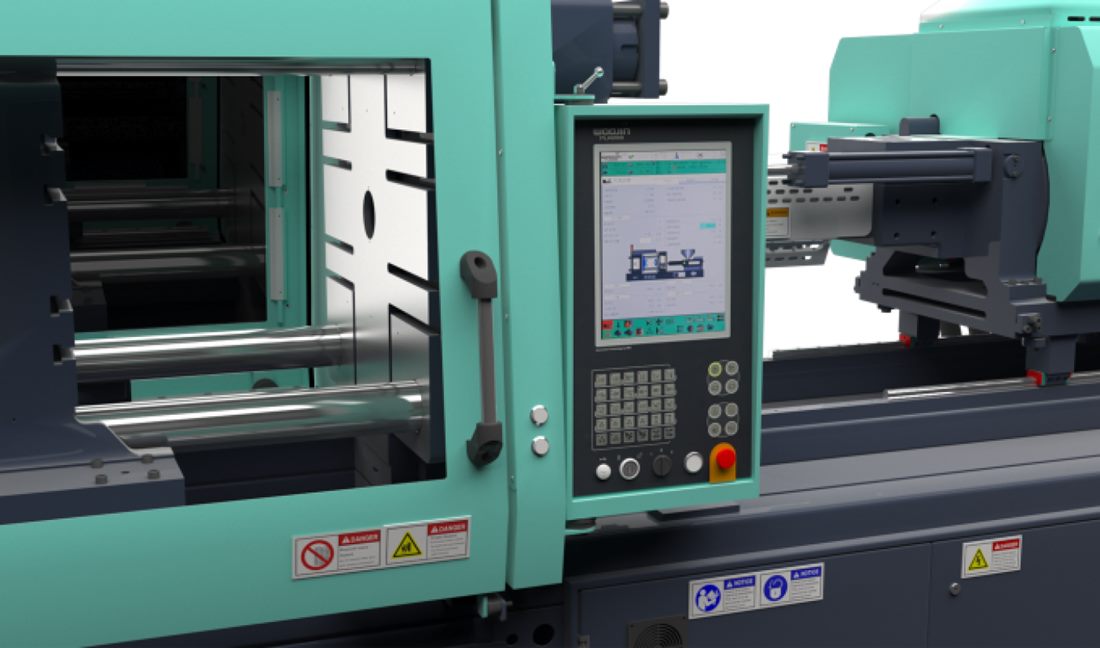

01Kompatybilność

• System czasu rzeczywistego VxWorks
• OPC-UA (Euromap77)
• Ethernet 10/100 Mbps, port CAN Bus, port USB, interfejs szeregowy
• System monitorowania energii i CMS

02Specyfikacja

• Wyświetlacz: 15"
• Rozdzielczość: 768 x 1024
• Ekran dotykowy: kolorowy TFT
• CPU: Intel Atom E3815, 1460MHz
• RAM: DDR3, 1GB, SDRAM
• Pamięć: CompactFlash 32GB
• Stopień ochrony IP: IP65 (przód), IP20 (tył)
• Maszyny: VHA, DL-A5, TH-A5, VHS
• Język: międzynarodowy

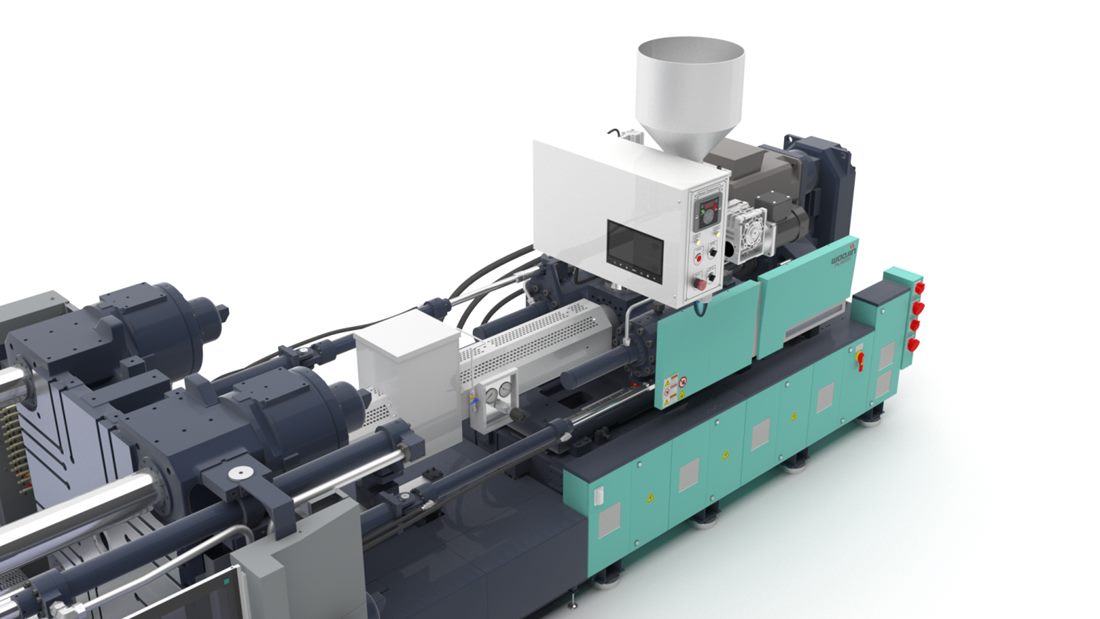

01Zwiększona trwałość

• Wzmocniona konstrukcja płyt i kolumn (tie bars) zwiększa trwałość i odporność zespołu zamykającego na długotrwałą eksploatację.

02Poprawiona precyzja regulacji wysokości formy

• Wysokoprecyzyjny system regulacji wysokości formy zapewnia dokładne dopasowanie i stabilną pracę przy różnych rozmiarach form.

03Utrzymanie równoległości płyt

• Zoptymalizowana konstrukcja prowadnic utrzymuje równoległość płyt podczas całego cyklu zamykania.
• Stabilna praca ogranicza zużycie form i wydłuża ich żywotność.

04Przenoszenie wysokiej siły zwarcia

• Zespół zamykający efektywnie przenosi wysoką siłę zwarcia, zapewniając stabilność procesu przy produkcji dużych elementów.

05Szeroki rozstaw kolumn (tie bars)

• Szeroki rozstaw kolumn ułatwia montaż dużych form i zwiększa elastyczność produkcyjną.

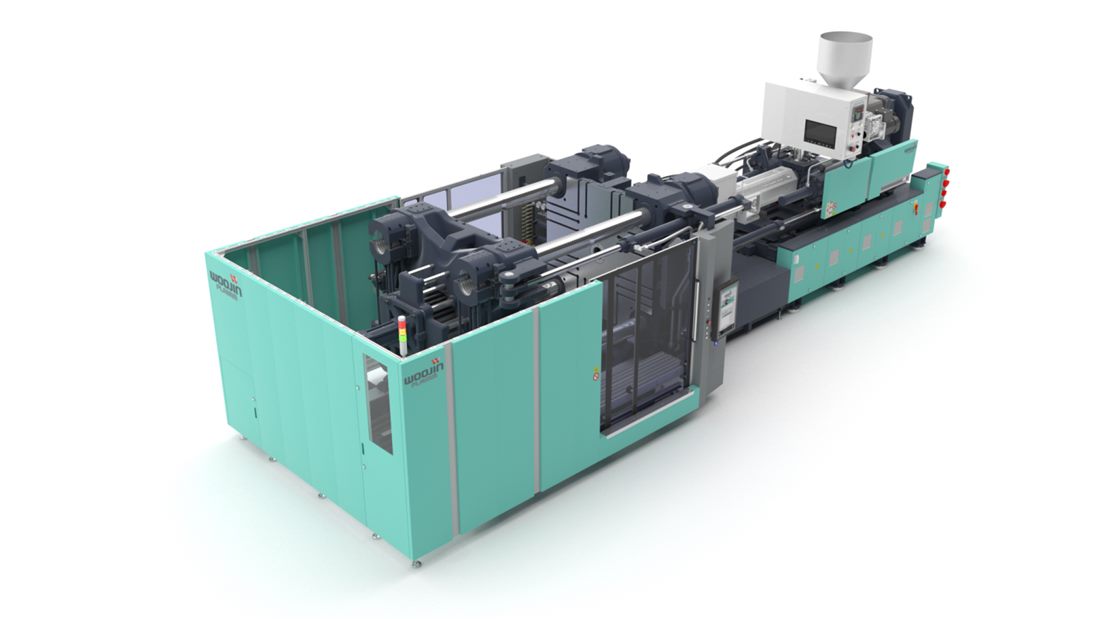

01Precyzyjna kontrola temperatury

• Zaawansowany system grzewczy zapewnia precyzyjną i stabilną kontrolę temperatury stopionego tworzywa.

02Zapewnienie stabilności pracy

• Solidna konstrukcja zespołu wtryskowego zapewnia stabilną pracę nawet przy wysokich prędkościach wtrysku.

03Sterowanie przeciwciśnieniem w pętli zamkniętej

• Ustawione przez użytkownika przeciwciśnienie pozostaje stałe dzięki sterowaniu w pętli zamkniętej, zapewniając powtarzalność procesu.

04Redukcja hałasu przepływu oleju i zapobieganie wyciekom

• Zoptymalizowany układ hydrauliczny ogranicza hałas generowany przez przepływ oleju.
• Uszczelnienia wysokiej jakości skutecznie zapobiegają wyciekom oleju.

05Zwiększona responsywność i możliwości sterowania

• Szybkoreagujące zawory proporcjonalne zwiększają responsywność oraz precyzję sterowania procesem wtrysku.

06Zastosowanie prowadnic LM

• Prowadnice liniowe (LM Guide) redukują tarcie i zwiększają płynność ruchu zespołu wtryskowego.

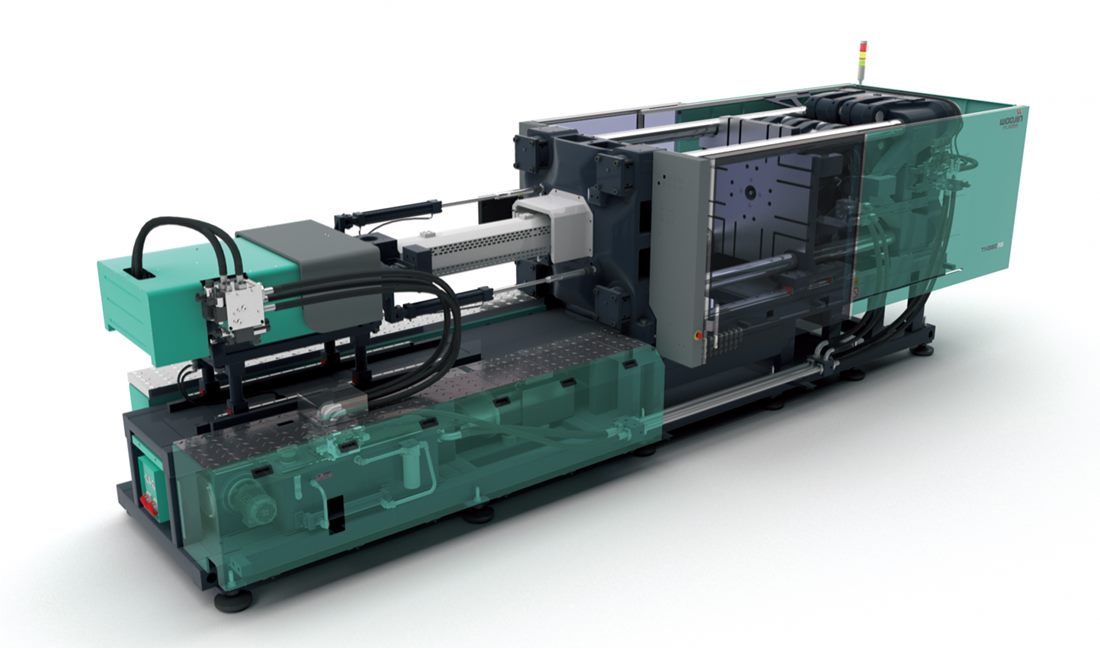

01Redukcja hałasu i lepsze wykorzystanie przestrzeni

• Zwarta konstrukcja bloku hydraulicznego ogranicza poziom hałasu oraz optymalizuje wykorzystanie dostępnej przestrzeni.

02Niezależny obieg oleju roboczego

• Niezależny obieg oleju roboczego utrzymuje stałą czystość i temperaturę, wydłużając żywotność oleju hydraulicznego.

03Zwiększona czystość wewnętrzna

• Specjalna powłoka wewnętrzna zbiornika oleju zapobiega zanieczyszczeniom i korozji, zwiększając czystość układu.

04Zmniejszone zużycie energii i oleju roboczego

• System pompy serwo redukuje straty energii oraz zużycie oleju roboczego podczas pracy maszyny.

05Zastosowanie modułowego bloku hydraulicznego

• Modułowa konstrukcja bloku hydraulicznego ułatwia serwisowanie oraz zwiększa niezawodność układu.

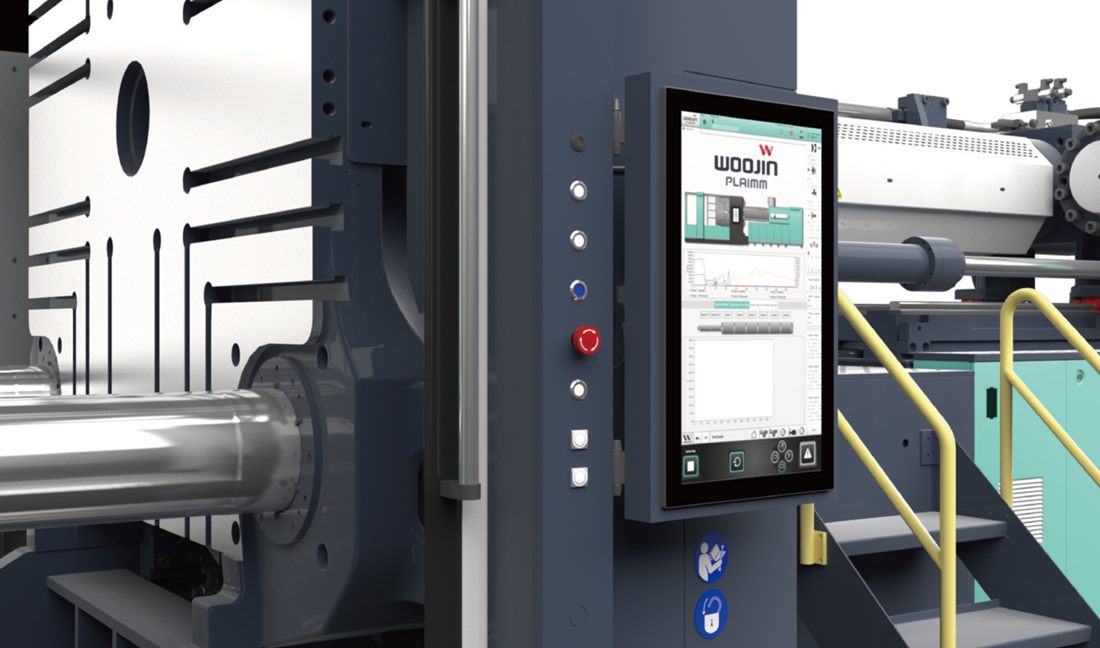

01Kompatybilność

• Windows7 Embedded
• OPC-UA (Euromap77)
• Gigabit Ethernet
• USB3.0, RS232

02Specyfikacja

• Wyświetlacz: 18,5" / 24"
• Rozdzielczość: 768 x 1366 / 1080 x 1920
• Ekran dotykowy: pojemnościowy (projected capacitive)
• CPU: Intel Celeron G3900E 1,7GHz
• RAM: SO-DIMM DDR3, 8192MB
• Pamięć: Cfast 32GB MLC
• Stopień ochrony IP: IP65 (przód), IP20 (tył)
• Maszyny: TH-A5, TE-A5, DL-A5
• Język: międzynarodowy

01Kompatybilność

• System czasu rzeczywistego VxWorks
• OPC-UA (Euromap77)
• Ethernet 10/100 Mbps, port CAN Bus, port USB, interfejs szeregowy
• System monitorowania energii i CMS

02Specyfikacja

• Wyświetlacz: 15"
• Rozdzielczość: 768 x 1024
• Ekran dotykowy: kolorowy TFT
• CPU: Intel Atom E3815, 1460MHz
• RAM: DDR3, 1GB, SDRAM
• Pamięć: CompactFlash 32GB
• Stopień ochrony IP: IP65 (przód), IP20 (tył)
• Maszyny: VHA, DL-A5, TH-A5, VHS
• Język: międzynarodowy

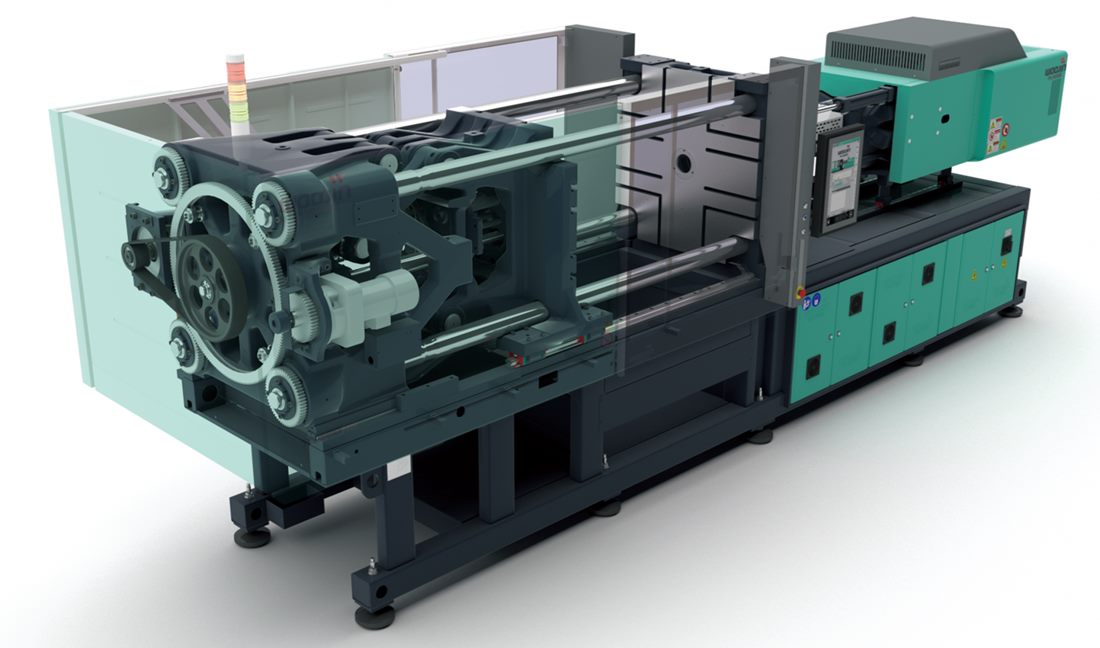

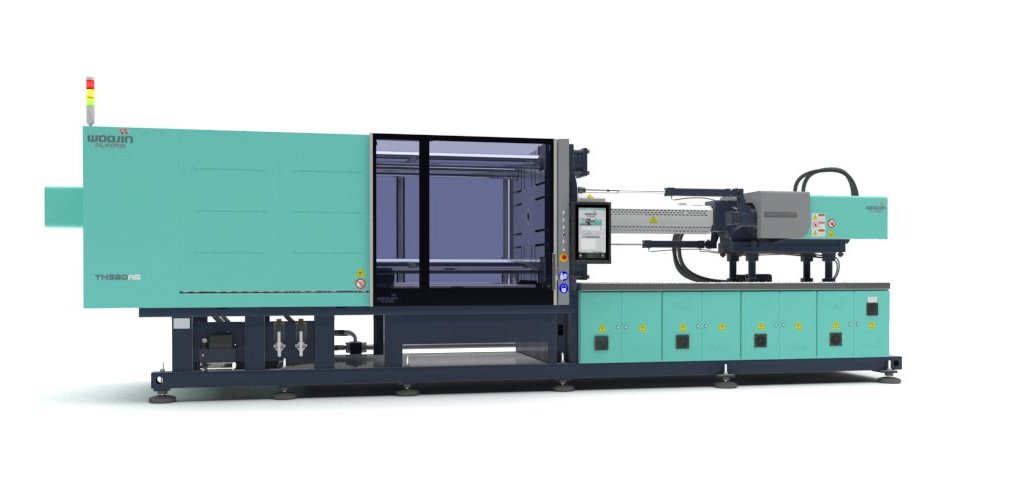

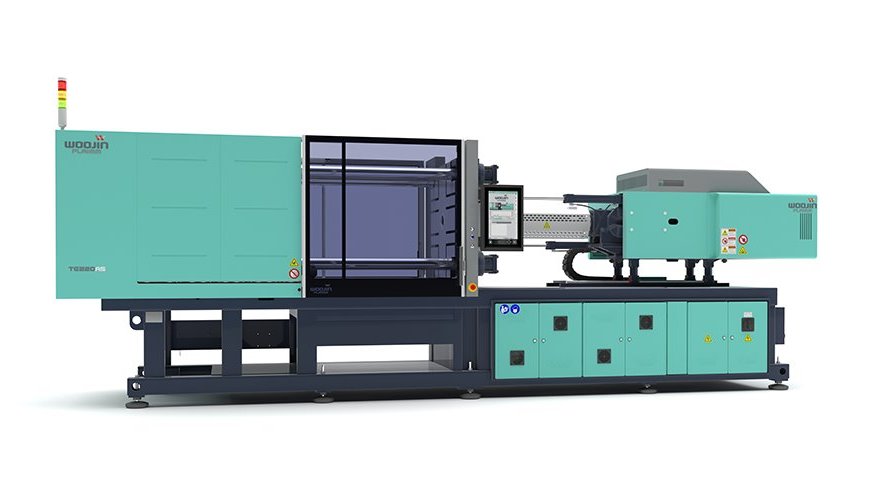

01Nowy mechanizm kolanowego układu zamykania

• Zaprojektowany z myślą o wysokich prędkościach otwierania i zamykania.
• Zoptymalizowany mechanizm pięciopunktowego układu kolanowego zapewnia wysoką dynamikę ruchów oraz powtarzalną precyzję w pozycjonowaniu i aplikacji siły.

02Łożyska liniowe o minimalnym współczynniku tarcia

• Pomagają w utrzymaniu równoległości płaszczyzn styku połówek form przy realizacji szybkich ruchów. Rozwiązanie to znacznie wpływa na wysoki stopień energooszczędności maszyny.
• Ciężar płyty ruchomej i połówki formy spoczywa w pełni na łożyskach liniowych, odciążając kolumny oraz eliminując konieczność ich smarowania – czystość wewnątrz jednostki jest utrzymana na najwyższym poziomie.

03Powiększona przestrzeń międzykolumnowa i zwiększony skok otwarcia

• Umożliwiają instalację form o zróżnicowanej geometrii.

04Płyta ruchoma o wysokiej sztywności

• Pozwala na równomierny rozkład sił zamykania na powierzchni formy.

05Silnik ustalający z wbudowanym czujnikiem siły zamykania

• Pozwala na obserwację wartości siły zamykania w czasie rzeczywistym.

06Nowy projekt sworzni układu kolanowego

• Gwarantuje redukcję wibracji i przeciążeń przy wysokich prędkościach zamykania i otwierania form.

07Konstrukcja zaprojektowana z analizą FEA

• Kolanowy mechanizm zamykania zaprojektowano z wykorzystaniem analizy elementów skończonych (FEA), co zapewnia stały i równomierny nacisk na płytę, mniejsze zużycie form, niższe opory na prowadnicach i napędach oraz wydłużoną żywotność maszyny.

08Wybrane funkcje podstawowe

• 4 etapy kontroli otwierania formy wtryskowej (prędkość / ciśnienie).
• 5 etapów kontroli zamykania formy wtryskowej (prędkość / ciśnienie).
• 3 etapy kontroli prędkości ruchów wyrzutnika.
• Powiększona przestrzeń międzykolumnowa.
• 2 zawory zdmuchiwania.
• Wyświetlanie położenia płyty ruchomej w czasie rzeczywistym.
• Automatyczna regulacja wysokości formy.
• Automatyczna regulacja siły ścisku.
• Ruchy równoległe (np. wyrzutnika w trakcie otwierania itd.).

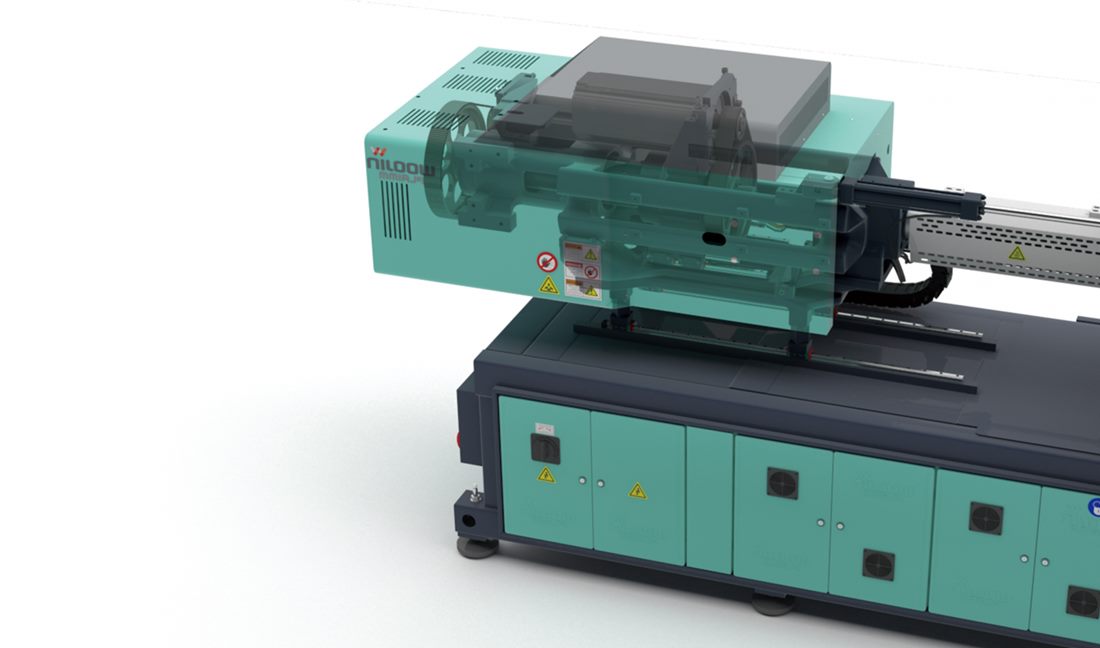

01Rama agregatu wtryskowego o wysokim współczynniku sztywności

• Zapewnia szybki i precyzyjny wtrysk.

02Podwójny siłownik docisku dyszy do formy

• Odpowiada za powtarzalny, równomierny docisk na całej powierzchni styku dyszy z formą.

03Specjalizowany typ układu plastyfikacji

• Wytwarzany z najwyższej jakości materiałów z indywidualnie przygotowywaną specyfikacją.
• Układy plastyfikujące posiadają stosunek L/D równy 22.

04Łożyska liniowe o minimalnym współczynniku tarcia

• Zapewniają gładkie prowadzenie agregatu wtryskowego, minimalizując tym samym wydatek energetyczny maszyny.

05Wybrane funkcje podstawowe

• 10 etapów kontroli procesu wtrysku (prędkość / ciśnienie).
• 5 etapów kontroli procesu docisku (prędkość / ciśnienie).
• 3 etapy kontroli procesu dozowania (prędkość / ciśnienie).
• Wydłużony stosunek długości do średnicy ślimaka (L/D = 22).
• Wyświetlanie prędkości obrotowej ślimaka.
• Alarm przekroczonego czasu wtrysku.
• Wyświetlanie i alarmowanie o niepoprawnej pracy grzałek.
• Regulacja temperatur w pętli zamkniętej PID.
• Funkcja podtrzymywania temperatury cylindra.
• Ruchy równoległe – otwieranie formy w trakcie dozowania tworzywa.
• Zawór zdmuchujący – 1 szt.

01Kompatybilność

• Windows7 Embedded
• OPC-UA (Euromap77)
• Gigabit Ethernet
• USB3.0, RS232

02Specyfikacja

• Wyświetlacz: 18,5" / 24"
• Rozdzielczość: 768 x 1366 / 1080 x 1920
• Ekran dotykowy: pojemnościowy (projected capacitive)
• CPU: Intel Celeron G3900E 1,7GHz
• RAM: SO-DIMM DDR3, 8192MB
• Pamięć: Cfast 32GB MLC
• Stopień ochrony IP: IP65 (przód), IP20 (tył)
• Maszyny: TH-A5, TE-A5, DL-A5
• Język: międzynarodowy

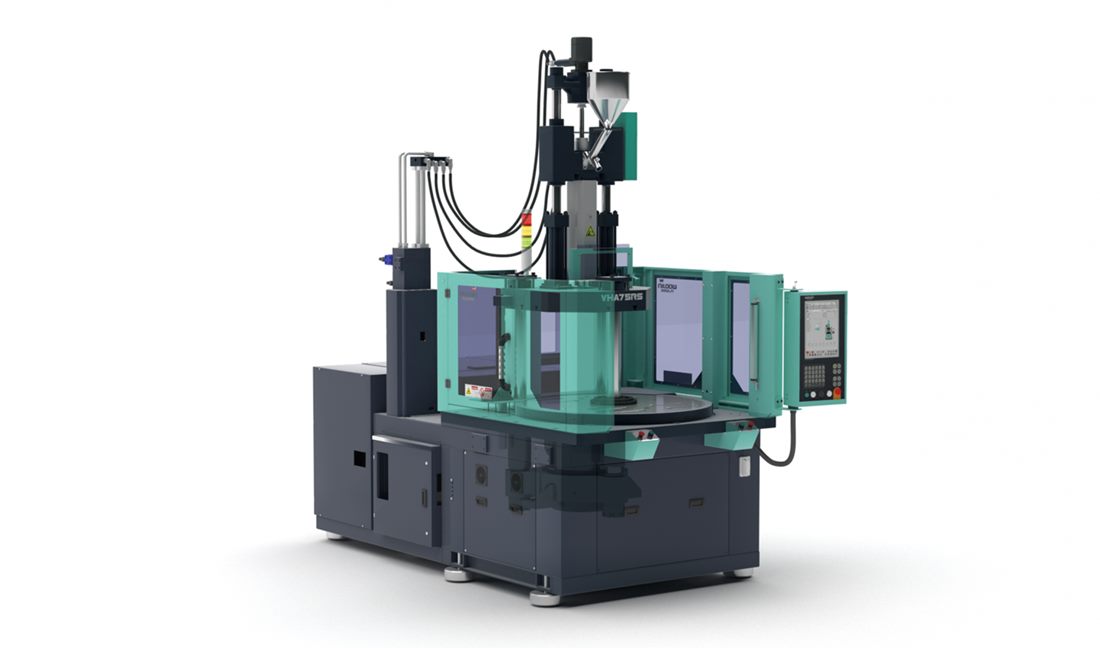

01Bezpośredni docisk układu zwarcia

• Siła zwarcia generowana przez centralnie umieszczony, zwiększony cylinder ramowy o bezpośrednim docisku.
• Precyzyjne ustawienie siły zwarcia poprzez konfigurację ciśnienia.
• Uszczelnienie stopniowe oraz zawór zwrotny utrzymujące zadane ciśnienie.

02Stół obrotowy (turntable)

• System obrotu napędzany silnikiem serwo ze sterowaniem impulsowym (cyfrowym).
• Precyzyjna kontrola obrotu i łatwa regulacja prędkości.
• Dokładność pozycjonowania niezależna od warunków obciążenia.

03Zastosowanie różnych agregatów wtryskowych

• Szeroki zakres agregatów wtryskowych możliwych do zastosowania.
• Prosta konstrukcja, łatwa konserwacja, niska wysokość agregatu wtryskowego.

04Pionowy ślimak w linii

05Wtrysk, sterowanie wielostopniowe oraz zdalna regulacja przeciwciśnienia

06Układ hydrauliczny wyrzutnika / chłodzenie oleju

• Kontrola ciśnienia i prędkości ruchów wyrzutnika (standardowo 2 etapy).
• Pompa wyrzutnika zapewnia obieg oleju w celu jego chłodzenia i filtracji.

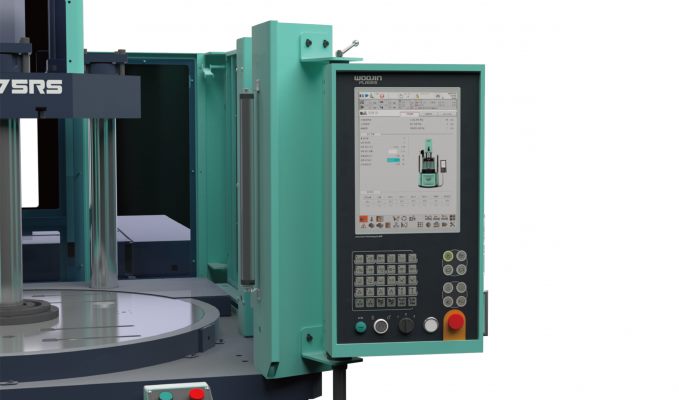

01Kompatybilność

• System czasu rzeczywistego VxWorks
• OPC-UA (Euromap77)
• Ethernet 10/100 Mbps, port CAN Bus, port USB, interfejs szeregowy
• System monitorowania energii i CMS

02Specyfikacja

• Wyświetlacz: 15"
• Rozdzielczość: 768 x 1024
• Ekran dotykowy: kolorowy TFT
• CPU: Intel Atom E3815, 1460MHz
• RAM: DDR3, 1GB, SDRAM
• Pamięć: CompactFlash 32GB
• Stopień ochrony IP: IP65 (przód), IP20 (tył)
• Maszyny: VHA, DL-A5, TH-A5, VHS
• Język: międzynarodowy

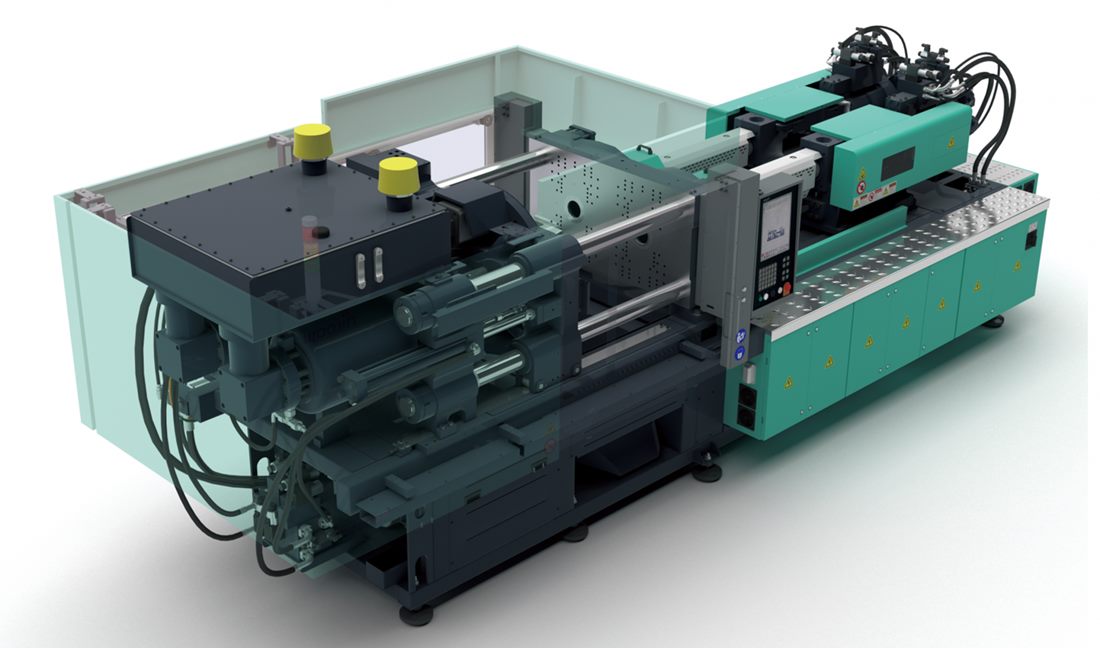

01Szeroki rozstaw kolumn (tie bars)

• Konstrukcja dwóch cylindrów wzmacniających zwiększa rozstaw kolumn, umożliwiając zastosowanie szerokiego wyboru form.

02Montaż cylindra ryglującego i czujnika zbliżeniowego

• Poprawiona kontrola pozycji obrotu dzięki zamontowaniu cylindra ryglującego oraz czujnika zbliżeniowego na obrotowej części stołu.

03Zastosowanie 2 cylindrów wzmacniających

• Konstrukcja docisku bezpośredniego z wykorzystaniem dwóch cylindrów wzmacniających, umieszczonych centralnie pomiędzy dwiema formami, dzięki czemu precyzja wyrobu jest mniej narażona na różnice średniego ciśnienia (powierzchni rzutu) przy formowaniu różnych produktów.

04Możliwość formowania różnych materiałów

• Możliwość montażu różnych form oraz formowania różnych kolorów i materiałów.

05Silnik serwo dedykowany wyłącznie do obrotu formy

• Dedykowany silnik serwo do obrotu formy zwiększa produktywność oraz precyzję formowania dzięki szybkiej prędkości obrotu i dokładnej kontroli pozycji, a zastosowanie pompy serwo poprawia powtarzalność procesu i oszczędność energii.

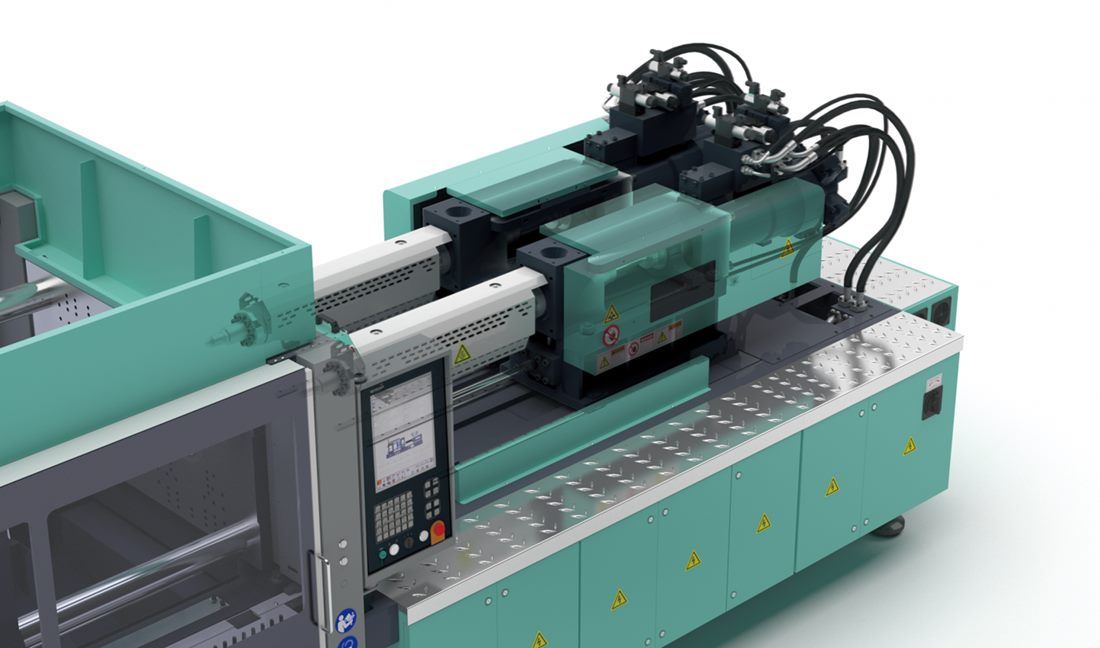

01Dwa poziome agregaty wtryskowe

• Składa się z dwóch poziomych agregatów wtryskowych, dobranych odpowiednio do charakterystyki i koloru tworzywa.

02Stabilizowana plastyfikacja

• Stabilna plastyfikacja dzięki proporcjonalnej regulacji przeciwciśnienia.

03Łatwa, precyzyjna kontrola

• Niezależna regulacja pierwszej i drugiej strony ułatwia precyzyjną kontrolę dostosowaną do charakterystyki wyrobu.

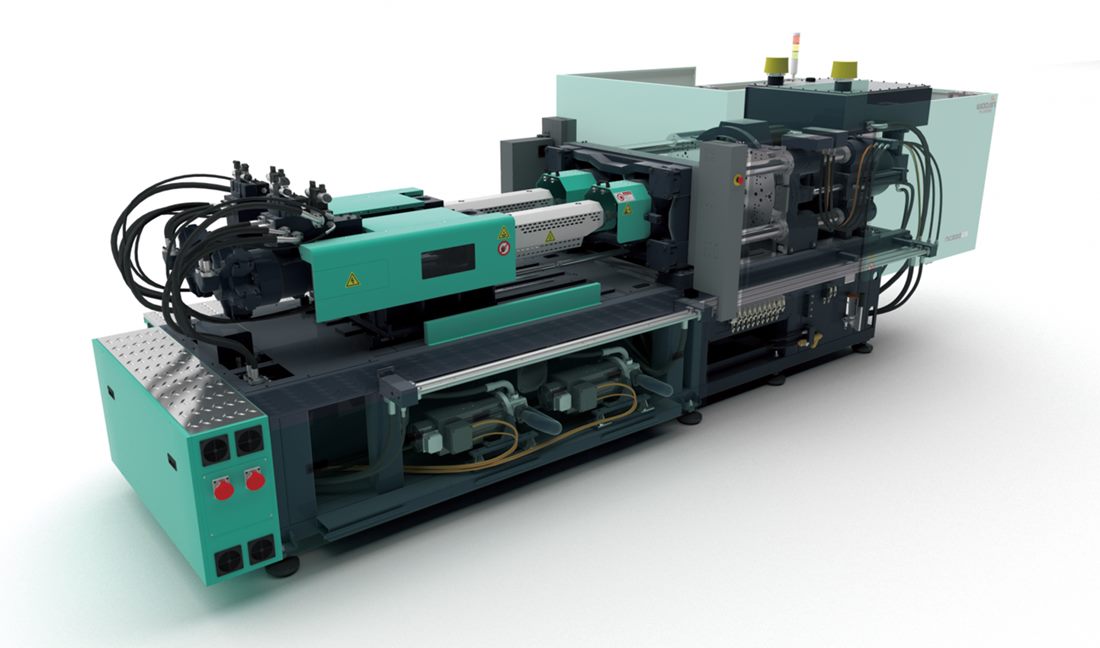

01Oszczędność energii i zużycia wody chłodzącej

• System pompy serwo redukuje wewnętrzne straty, ograniczając zużycie energii oraz wody chłodzącej.

02Utrzymanie stałej czystości i temperatury

• Niezależny obieg oleju roboczego utrzymuje stałą czystość i temperaturę (wydłuża żywotność oleju hydraulicznego i poprawia trwałość podzespołów hydraulicznych).

03Odporność na korozję

• Specjalnie powlekany zbiornik oleju zapobiega korozji spowodowanej wilgocią i parami oleju.

04Zwiększona odporność na korozję

• Zwiększona czystość wewnętrzna oraz wysoka odporność na korozję dzięki specjalnej powłoce wewnątrz i na zewnątrz bloku hydraulicznego.

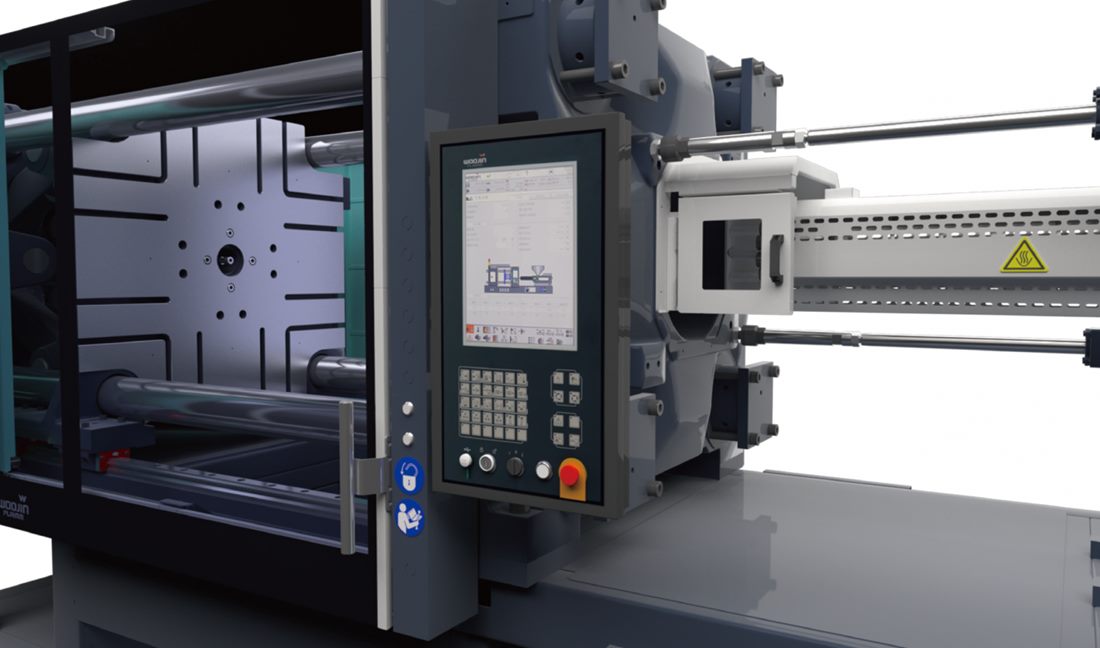

01Kompatybilność

• System operacyjny Embedded Linux
• Ethernet 10/100 Mbps
• USB2.0, RS-232

02Specyfikacja

• Wyświetlacz: 15"
• Rozdzielczość: 768 x 1024
• Ekran dotykowy: rezystancyjny (5-wire)
• CPU: Cortex-A8
• RAM: DDR2, 512MB
• Pamięć: NAND Flash, 512MB
• Stopień ochrony IP: IP65 (przód), IP20 (tył)
• Maszyny: DL-G5, TE-G5, NC-G5, TE-NC, TB-G5, VH-RG5
• Język: międzynarodowy

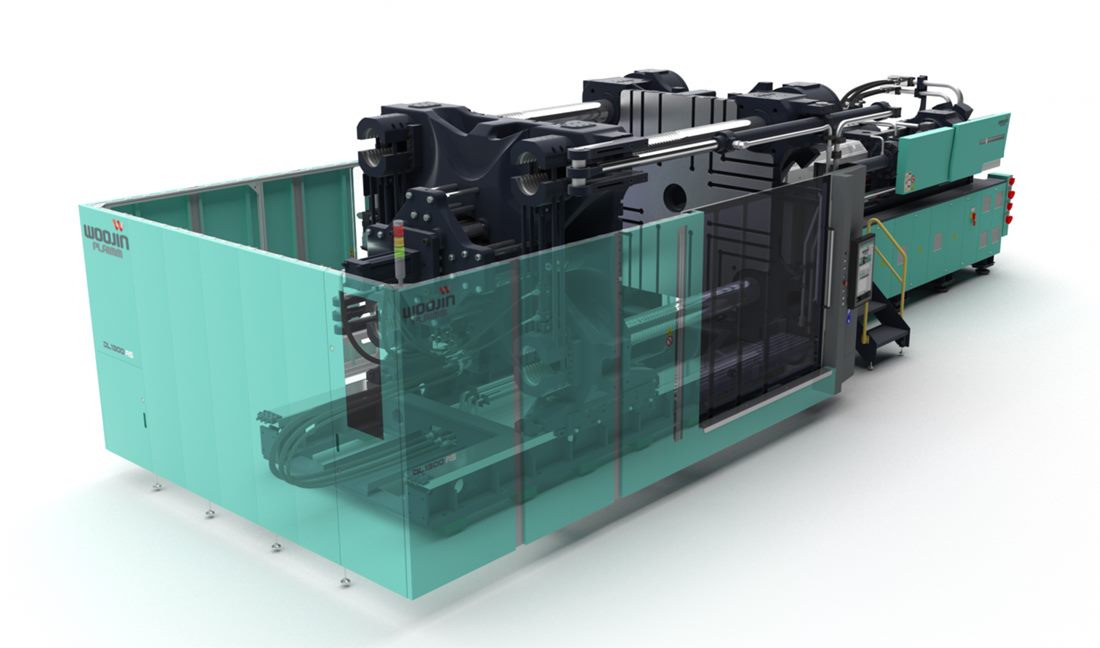

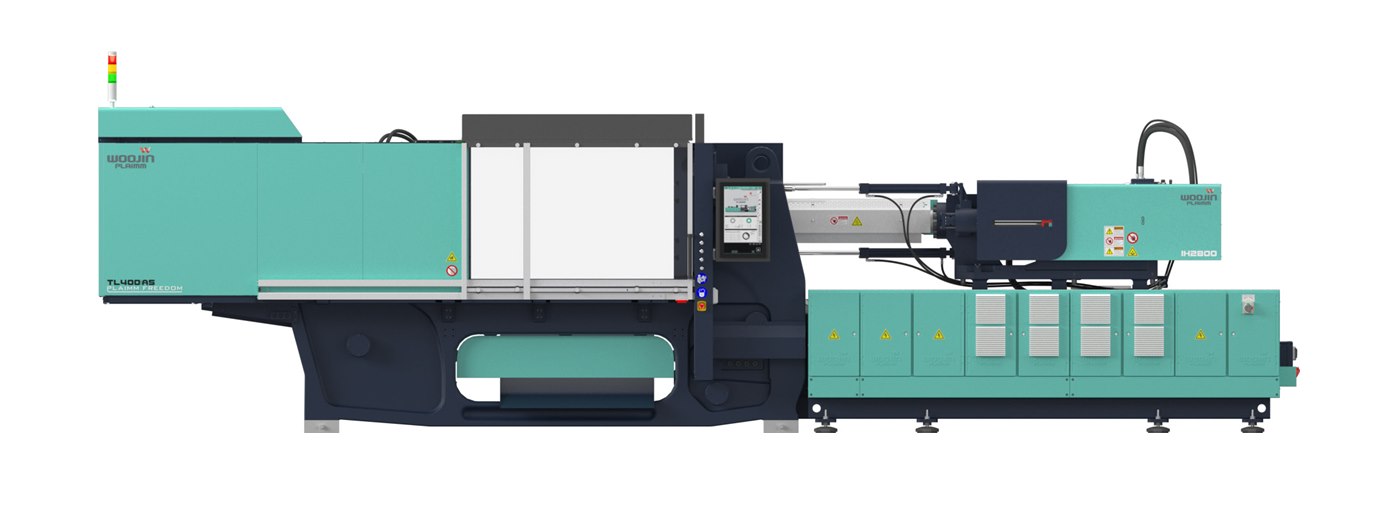

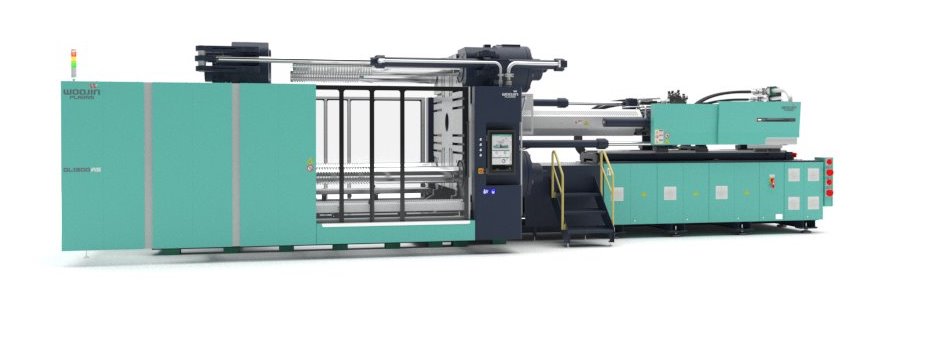

01Konstrukcja płyty mocującej

• Analiza MES (FEA) minimalizująca ugięcie płyty dzięki projektowi drugiej generacji (ver.2), zwiększająca dopuszczalny ciężar montowanej formy.

02Maksymalne wykorzystanie przestrzeni

• Maksymalne wykorzystanie przestrzeni dzięki łatwemu montażowi dużych form w niskich pomieszczeniach i wąskich przestrzeniach (ver.2).

03Zwiększona trwałość

• Zastosowanie kolumn (tie bars) oraz śrub w kształcie litery U zwiększa trwałość dzięki rozproszeniu naprężeń.

04Skrócenie czasu cyklu

• Zsynchronizowany system sterowania ryglowaniem półnakrętkowym (half-nut) skracający czas cyklu.

05Precyzja pozycjonowania

• Zastosowanie szybkoreagującego zaworu proporcjonalnego w części przeniesienia objętościowego zwiększające precyzję pozycjonowania.

06Niezawodne działanie przełączania

• Elastyczna konfiguracja cylindrów otwierania i zamykania (lewy/prawy) zapewniająca stabilne działanie otwierania i zamykania.

01Sterowanie przeciwciśnieniem w pętli zamkniętej

• Ustawione przez użytkownika przeciwciśnienie pozostaje stałe dzięki sterowaniu w pętli zamkniętej (closed-loop).

02Poprawiona precyzja formowania

• Zapobiega problemom równowagi płyty spowodowanym powtarzalnym dotykiem dyszy (nozzle touch), poprawiając precyzję formowania.

03Łatwe zarządzanie ślimakiem i cylindrem

• Łatwa wymiana i zarządzanie ślimakiem oraz cylindrem (dla maszyn poniżej 1300 ton).

04Oszczędność energii

• Oszczędność energii dzięki utrzymaniu równoległości i redukcji tarcia poprzez zastosowanie prowadnic liniowych (LM guides) w łożu wtrysku oraz elementach dozujących.

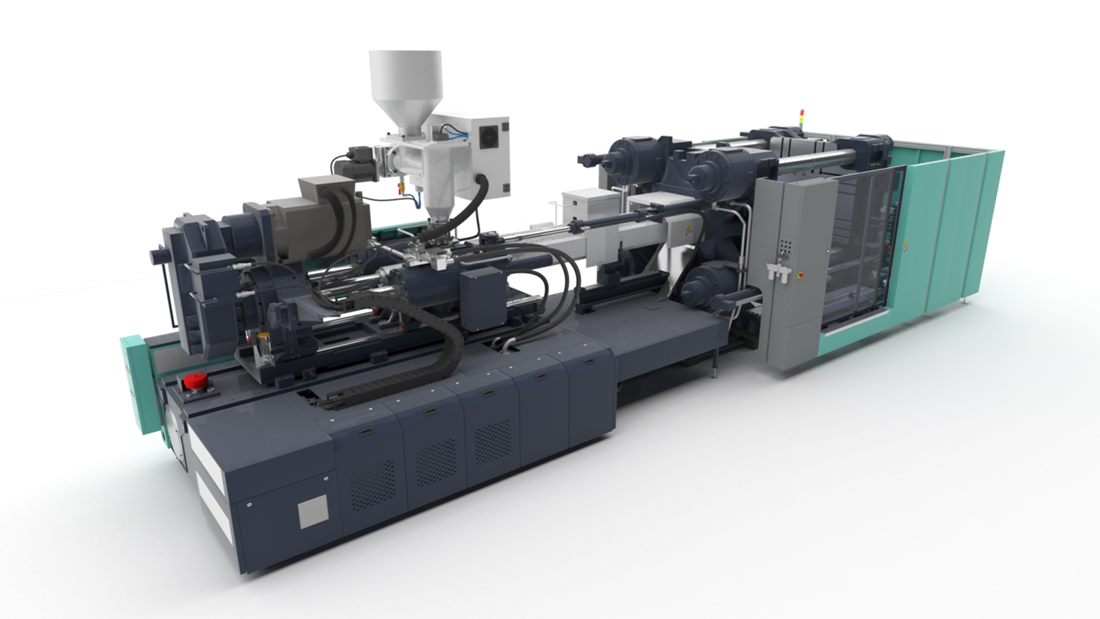

01Specjalna powłoka zbiornika oleju

• Poprawiona czystość wewnętrzna dzięki specjalnej powłoce wewnątrz i na zewnątrz bloku hydraulicznego.
• Specjalnie powlekany zbiornik oleju zapobiega korozji spowodowanej wilgocią i powstawaniem par oleju.

02Niezależny obieg oleju roboczego

• Utrzymanie stałej czystości i temperatury dzięki niezależnemu obiegowi oleju roboczego (wydłuża żywotność oleju hydraulicznego i poprawia trwałość podzespołów hydraulicznych).

03Zapobieganie wyciekom przewodów hydraulicznych

• Bezszwowe przewody, rury rozprężne oraz połączenia EO2FORM odporne na wysokie ciśnienie i wibracje, zapobiegające wyciekom i uszkodzeniom.

04Redukcja zużycia energii i wody chłodzącej

• System pompy serwo redukuje wewnętrzne straty, ograniczając zużycie energii oraz wody chłodzącej.
